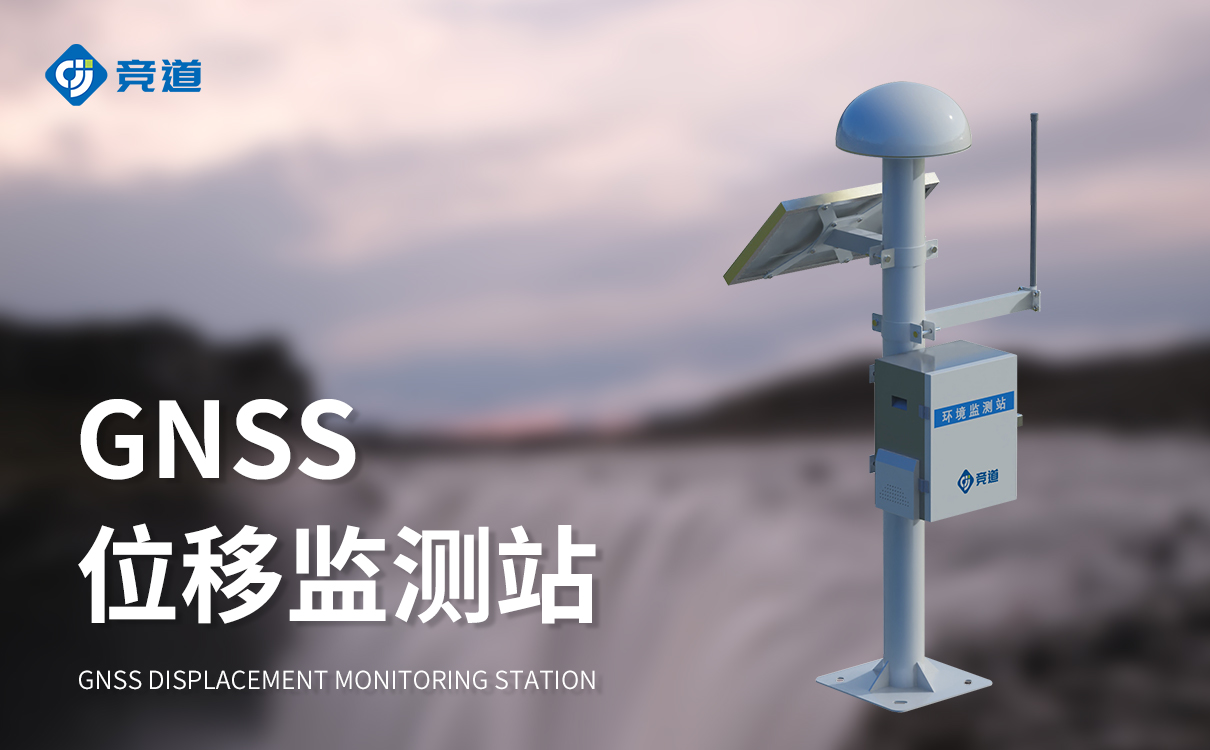

大坝安全监测站：多维度监测，保障水利工程运行

　　引言

　　【JD-WY2】，山东竞道光电，以客户为中心，以品质为根本，携手共进，共赢未来。大坝作为水利工程的关键枢纽，其安全运行对于防洪、发电、灌溉、供水等诸多方面都具有举足轻重的意义。大坝安全监测站通过多维度的监测手段，全面、实时地掌握大坝的运行状态，及时发现潜在的安全隐患，为水利工程的安全稳定运行提供了坚实保障。

　　多维度监测：全f位洞察大坝状态

　　(一)变形监测

　　垂直位移监测：大坝在长期的运行过程中，受自身重量、水压、地质条件变化等因素影响，会产生垂直方向的位移。大坝安全监测站通过在大坝关键部位设置高精度水准仪或静力水准系统来监测垂直位移。水准仪通过测量不同测点与基准点之间的高差变化，精确计算出垂直位移量。静力水准系统则利用连通器原理，通过测量各测点液体压力的变化来确定垂直位移。例如，在大坝坝顶、坝基等位置布置多个测点，定期测量其垂直位移，若发现某些测点出现异常沉降或隆起，可能预示着大坝基础出现问题，需及时采取措施进行处理。

　　水平位移监测：水平位移也是反映大坝安全状况的重要指标。监测站常采用视准线法、前方交会法以及引张线法等进行水平位移监测。视准线法是在大坝两端设置基准点，通过望远镜观测中间测点相对于基准线的偏离情况来确定水平位移。前方交会法则是利用多个已知坐标的控制点，通过测量角度来确定测点的坐标变化，从而得到水平位移量。引张线法是在大坝两端固定一条拉紧的钢丝，通过测量钢丝与测点之间的相对位置变化来监测水平位移。通过对水平位移的监测，可以了解大坝在水平方向上的稳定性，及时发现因坝体应力变化、水流冲刷等原因导致的潜在安全风险。

　　(二)渗流监测

　　渗流量监测：渗流是大坝运行中常见的现象，但过大的渗流量可能导致大坝内部结构的破坏，甚至引发溃坝等严重事故。大坝安全监测站通过在大坝下游设置量水堰或渗流监测井来测量渗流量。量水堰通过测量水流经过堰口时的水位，根据堰流公式计算出渗流量。渗流监测井则是通过在井内安装水位传感器，测量井内水位变化，结合井的结构参数计算渗流量。对渗流量的实时监测，能够及时发现大坝防渗结构是否存在破损，为大坝的维护和加固提供重要依据。

　　渗压监测：除了渗流量，渗压也是渗流监测的重要内容。在大坝内部不同位置埋设渗压计，测量大坝内部不同深度的渗透压力。渗压计通常利用压力传感器原理，将渗透压力转化为电信号进行测量。通过对渗压的监测，可以了解大坝内部的渗流场分布情况，判断防渗帷幕、排水系统等是否正常工作。如果某个区域的渗压异常升高，可能意味着该区域存在渗流集中或防渗体损坏等问题，需要进一步深入排查。

　　(三)应力应变监测

　　混凝土应力监测：对于混凝土大坝，应力应变情况直接关系到坝体的结构安全。在大坝浇筑过程中，在混凝土内部埋设应力应变计，实时监测混凝土在不同受力状态下的应力变化。应力应变计一般采用振弦式或电阻应变片式，通过测量应变计的频率或电阻变化来计算应力值。例如，在大坝的坝体、坝肩等关键部位布置应力应变计，监测在水压、温度变化等因素作用下混凝土的应力分布情况，及时发现应力集中区域，采取相应的工程措施进行处理，防止混凝土出现裂缝等损坏。

　　土坝应力监测：对于土坝，同样需要监测其应力应变情况。通过在土坝内部埋设土压力计来测量土体的应力。土压力计根据不同的工作原理，如液压式、气压式或振弦式等，将土体压力转化为可测量的信号。同时，结合土体位移监测数据，分析土坝在运行过程中的应力应变关系，评估土坝的稳定性。例如，在土坝的上下游坝坡、坝基等位置布置土压力计，了解土体在不同工况下的受力情况，为土坝的加固和维护提供科学依据。

　　(四)环境量监测

　　水位监测：水库水位是影响大坝安全的重要环境因素之一。大坝安全监测站通过在水库内设置水位传感器，实时监测水位变化。水位传感器可以采用超声波式、压力式等不同类型，根据不同的测量原理准确测量水位高度。水位的大幅变化会对大坝产生不同程度的作用力，通过对水位的实时监测，结合大坝的设计参数，可以评估大坝在不同水位条件下的安全性，为水库的调度运行提供参考。

　　温度监测：温度变化会导致大坝材料的热胀冷缩，从而在坝体内部产生温度应力。在大坝内部及表面布置温度传感器，监测不同部位的温度变化。温度传感器一般采用热敏电阻或热电偶等，将温度信号转化为电信号进行测量。通过对温度的长期监测，分析温度变化对大坝变形、应力等方面的影响，为大坝的安全评估提供全面的数据支持。例如，在夏季高温时段，监测大坝表面和内部的温度差异，防止因温度应力过大导致坝体出现裂缝。

　　保障水利工程运行：及时发现与解决问题

　　(一)实时数据采集与传输

　　大坝安全监测站配备先j的数据采集系统，能够实时采集各个监测项目的数据。这些数据采集系统具有高精度、高可靠性的特点，能够准确采集各类传感器输出的信号，并进行模数转换和数据处理。同时，通过有线或无线通信方式，将采集到的数据实时传输到监控中心。例如，利用光纤、GPRS、4G 等通信技术，确保数据能够快速、稳定地传输，使管理人员能够及时获取大坝的最新运行状态信息。

　　(二)数据分析与预警

　　数据分析：监控中心的数据分析软件对采集到的数据进行深度分析。通过统计分析、趋势分析、相关性分析等方法，挖掘数据背后隐藏的规律和特征。例如，分析大坝变形与水位、温度之间的相关性，判断大坝的变形是否处于正常范围。同时，利用历史数据建立大坝运行模型，预测大坝未来的运行状态，为大坝的维护和管理提供科学依据。

　　预警功能：当数据分析发现异常情况时，大坝安全监测站立即启动预警机制。根据异常情况的严重程度，通过短信、邮件、声光报警等多种方式向相关管理人员发出预警信息。例如，当大坝的渗流量突然增大超过警戒值时，系统自动向大坝管理部门的负责人发送短信通知，提醒其及时采取措施进行排查和处理，避免安全事故的发生。

　　(三)辅助决策与维护管理

　　辅助决策：大坝安全监测站提供的多维度监测数据和分析结果，为水利工程的决策提供了重要依据。管理人员可以根据监测数据，合理调整水库的运行方式，如水位控制、泄洪决策等，确保大坝在安全的前提下充分发挥其综合效益。例如，在汛期，根据水位、渗流等监测数据，科学制定泄洪方案，既保证大坝的安全，又能有效防洪减灾。

　　维护管理：通过对大坝运行状态的长期监测，能够及时发现大坝存在的问题，为大坝的维护管理提供准确的方向。根据监测数据，制定针对性的维护计划，合理安排维护资金和人力。例如，当监测发现大坝某部位出现裂缝时，根据裂缝的发展趋势和对大坝安全的影响程度，及时组织专业人员进行修补加固，确保大坝的安全稳定运行。

　　结语

　　大坝安全监测站通过多维度的监测手段，实现了对大坝运行状态的全面、实时监测。其在保障水利工程运行方面发挥着不可替代的作用，能够及时发现潜在的安全隐患，为大坝的维护管理和决策提供科学依据。随着科技的不断进步，大坝安全监测站的监测技术和数据分析能力将不断提升，为水利工程的安全运行提供更加可靠的保障。
