GNSS边坡监测系统：毫米级精度，24 小时监控

　　一、引言

　　【JD-WY2】，山东竞道光电，以客户为中心，以品质为根本，携手共进，共赢未来。在各类地质灾害防范工作中，边坡的稳定性监测至关重要。GNSS(全球导航卫星系统)边坡监测系统凭借其毫米级精度和 24 小时不间断监控的卓y特性，成为边坡安全监测领域的有力工具。它能够实时、高精度地获取边坡的位移信息，及时发现潜在的安全隐患，为保障边坡周边人员生命安全和基础设施稳定运行提供关键支持。

　　二、毫米级精度：精准捕捉边坡细微变化

　　(一)GNSS 技术原理与精度基础

　　卫星信号定位原理：GNSS 系统基于卫星信号定位技术，通过接收多颗卫星发射的信号，利用三角定位原理确定监测点的位置。系统中的卫星不断向地球发射包含其位置和时间信息的信号，监测站的 GNSS 接收机接收这些信号，并测量信号从卫星到接收机的传播时间，从而计算出卫星与接收机之间的距离。通过至少四颗卫星的距离测量，就可以精确确定接收机在三维空间中的位置。这种基于卫星信号的定位方式，为高精度监测边坡位移提供了基础。

　　高精度定位技术：为实现毫米级精度，GNSS 边坡监测系统采用了一系列高精度定位技术。载波相位测量技术是其中的关键，它通过测量卫星信号载波的相位变化来确定接收机与卫星之间的距离变化，精度可达毫米级别。差分 GNSS(DGNSS)技术进一步提高了定位精度，通过在已知精确位置的基准站上安装 GNSS 接收机，测量基准站与卫星之间的误差，然后将这些误差信息传输给监测站的接收机，对监测站的测量结果进行修正，从而消除或大幅减小卫星轨道误差、大气延迟等误差因素的影响，实现毫米级的高精度定位。

　　(二)影响精度的因素与应对措施

　　信号遮挡与多路径效应：在实际应用中，信号遮挡和多路径效应是影响 GNSS 定位精度的常见因素。边坡周围的地形、建筑物或植被等可能会遮挡卫星信号，导致信号接收不完整或强度减弱。多路径效应则是由于卫星信号在传播过程中经过反射，接收机接收到多个路径的信号，从而产生定位误差。为应对这些问题，监测系统在站点选址时会尽量选择开阔、无遮挡的位置，避免信号被阻挡。同时，采用特殊设计的天线，增强对卫星信号的接收能力，并抑制多路径信号的干扰。一些先j的 GNSS 接收机还具备多路径信号识别和处理功能，能够自动检测并剔除多路径信号的影响，确保定位精度。

　　大气延迟与电离层干扰：大气延迟和电离层干扰也会对 GNSS 定位精度产生影响。大气中的水汽、氧气等成分会使卫星信号传播速度发生变化，导致信号延迟。电离层中的自由电子和离子则会对信号产生折射和散射，引起定位误差。为减少这些影响，监测系统利用气象传感器实时监测大气参数，如温度、湿度、气压等，通过模型计算对大气延迟进行修正。对于电离层干扰，采用双频 GNSS 接收机，利用不同频率信号在电离层中传播特性的差异，通过算法消除电离层延迟的影响，从而保证定位精度的稳定性。

　　(三)毫米级精度的应用意义

　　早期隐患发现：毫米级精度使 GNSS 边坡监测系统能够捕捉到边坡极其细微的位移变化，这些微小变化往往是边坡失稳的早期迹象。通过对这些细微位移的持续监测和分析，可以及时发现边坡潜在的安全隐患，在滑坡等灾害发生前采取相应的预防措施。在边坡出现明显变形之前，监测系统可能已经监测到毫米级的位移增长趋势，这为相关部门提供了宝贵的预警时间，以便及时进行详细的地质勘察和风险评估，制定针对性的防范方案。

　　精确风险评估：高精度的位移数据对于精确评估边坡的稳定性和风险等级至关重要。通过毫米级精度的监测数据，能够准确分析边坡位移的速率、方向和累积量等关键参数，利用专业的稳定性分析模型，更精确地评估边坡的稳定性状态。与传统的监测方法相比，GNSS 系统提供的高精度数据可以更准确地判断边坡是否处于稳定状态、是否有失稳的趋势以及失稳的可能性大小，为制定合理的治理措施和应急预案提供科学依据。

　　三、24 小时监控：全f位守护边坡安全

　　(一)系统架构与运行机制

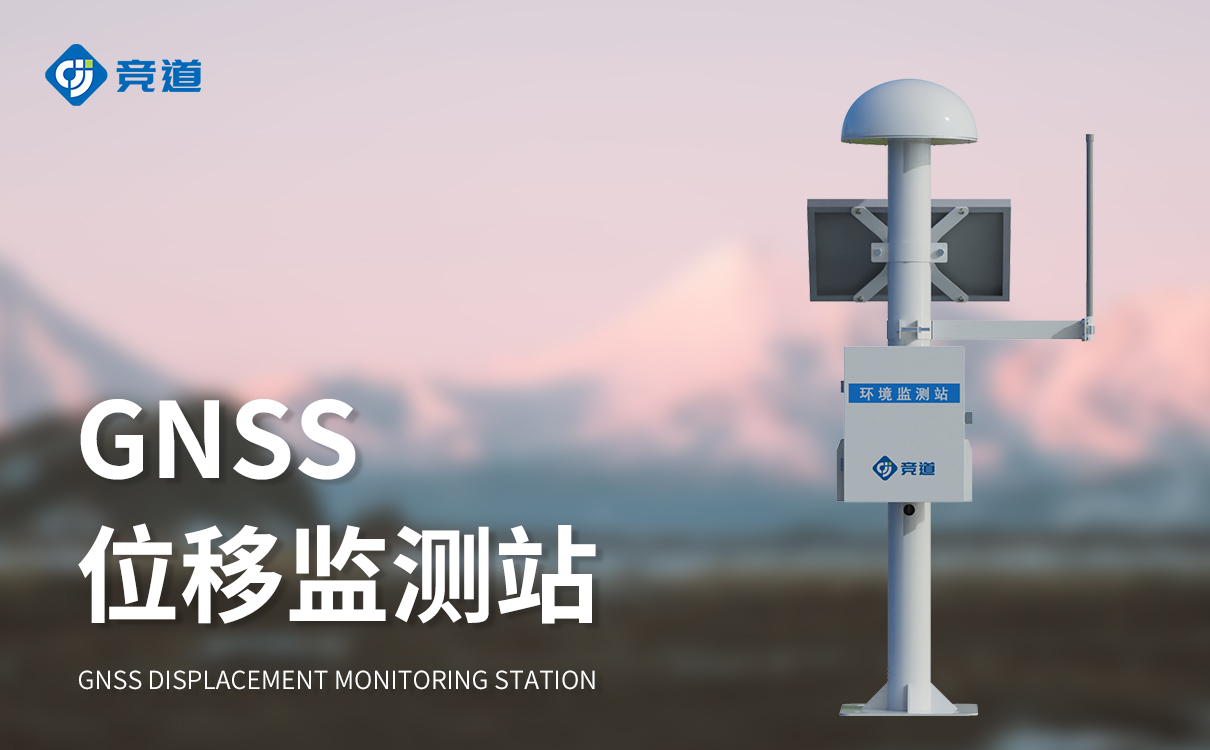

　　监测站布局：GNSS 边坡监测系统由多个监测站组成，这些监测站根据边坡的地形、地质条件以及潜在的滑动方向等因素进行合理布局。在边坡的关键部位，如坡顶、坡脚、可能的滑动面附近等设置监测站，确保能够全面、准确地监测边坡的位移变化。每个监测站配备高精度的 GNSS 接收机、天线以及数据采集和传输设备，能够实时采集并传输监测数据。

　　数据采集与传输：监测站按照预设的时间间隔，通常为几分钟甚至更短，持续采集 GNSS 信号数据，并通过数据采集设备对数据进行预处理。这些预处理包括信号质量检测、数据格式转换等。然后，数据通过无线通信网络，如 4G、GPRS 等，实时传输到远程监控中心。在监控中心，数据被存储到数据库中，并进行进一步的分析和处理。这种 24 小时不间断的数据采集和传输机制，确保了对边坡位移变化的实时监控。

　　监控中心管理：远程监控中心是整个监测系统的核心，负责接收、存储、分析和管理来自各个监测站的数据。监控中心配备专业的数据分析软件和技术人员，能够对大量的监测数据进行实时处理和分析。通过数据可视化界面，技术人员可以直观地查看边坡的位移变化情况，包括实时位移、位移历史曲线等。同时，监控中心还具备预警功能，当监测数据超过预设的阈值时，系统会自动发出警报，通知相关人员采取措施。

　　(二)应对复杂环境与突发情况

　　适应恶劣天气：无论是暴雨、暴雪、高温还是强风等恶劣天气条件，GNSS 边坡监测系统都能保持稳定运行，实现 24 小时不间断监控。系统的设备经过特殊设计和防护处理，具备良好的防水、防尘、防风和耐高温等性能。在暴雨天气中，监测站的设备能够正常工作，不受雨水的侵蚀。即使在j端天气导致通信网络暂时中断的情况下，监测站也能自动存储采集到的数据，待通信恢复后及时将数据传输到监控中心，确保数据的完整性和连续性。

　　应对突发地质变化：边坡的地质条件可能会因地震、降雨等因素发生突发变化，GNSS 边坡监测系统能够迅速响应这些变化，实时提供准确的位移数据。在地震发生时，系统能够捕捉到边坡瞬间的位移变化，为评估地震对边坡稳定性的影响提供第一手资料。通过对地震前后边坡位移数据的对比分析，可以及时判断边坡是否出现新的安全隐患，为后续的应急处置和恢复工作提供重要依据。在连续降雨过程中，系统实时监测边坡的位移变化，及时发现因雨水浸泡导致的边坡土体软化、位移增大等情况，为采取紧急加固措施提供决策支持。

　　(三)长期数据积累与分析

　　构建历史数据库：通过 24 小时不间断监控，GNSS 边坡监测系统积累了大量的历史位移数据。这些数据记录了边坡在不同时间、不同环境条件下的位移变化情况，形成了一个丰富的历史数据库。这个数据库不仅是边坡位移变化的历史记录，更是分析边坡稳定性演变规律的重要依据。通过对历史数据的深入挖掘和分析，可以了解边坡位移随时间的变化趋势、季节性变化特征以及与外界因素(如降雨、地震等)的相关性。

　　预测与决策支持：基于长期积累的历史数据，利用数据分析和预测模型，可以对边坡的未来位移变化进行预测。通过分析历史数据中的位移趋势和变化模式，结合当前的地质条件、气象预报等信息，预测边坡在未来一段时间内的位移发展情况。这些预测结果为边坡的长期维护和管理提供决策支持，帮助相关部门制定合理的监测计划、维护方案以及应急预案。如果预测到边坡在未来一段时间内可能出现较大的位移变化，相关部门可以提前采取加固措施，增加监测频率，确保边坡的安全稳定。

　　四、应用场景与实际价值

　　(一)交通基础设施领域

　　公路铁路边坡监测：在公路和铁路建设中，大量的边坡工程需要进行安全监测。GNSS 边坡监测系统可以实时监测公路和铁路沿线边坡的位移变化，确保交通基础设施的安全。在山区公路的建设和运营过程中，边坡受地形、降雨等因素影响容易发生滑坡等地质灾害。通过在公路边坡上合理布置 GNSS 监测站，实现对边坡的毫米级精度和 24 小时监控，及时发现边坡的微小变形，为公路的安全维护和灾害预防提供准确依据。一旦监测到边坡位移异常，相关部门可以迅速采取措施，如进行边坡加固、设置警示标志等，保障公路的正常通行和行车安全。同样，对于铁路沿线的边坡，特别是经过山区、河流等地质条件复杂区域的铁路边坡，GNSS 监测系统能够实时掌握边坡的稳定性状况，提前预警潜在的滑坡风险，确保铁路运行的安全。

　　(二)水利水电工程领域

　　大坝及周边边坡监测：水利水电工程中的大坝及周边边坡的稳定性对于工程的安全运行至关重要。GNSS 边坡监测系统可以对大坝坝肩、坝基以及库区周边的边坡进行高精度、全天候的监测。在大坝的建设和运行阶段，通过实时监测边坡的位移变化，及时发现由于坝体蓄水、水位变化等因素引起的边坡稳定性问题。例如，当水库水位上升时，可能会对坝肩边坡产生额外的压力，导致边坡位移增加。GNSS 监测系统能够精确测量这种位移变化，为大坝的安全评估提供重要数据。一旦发现边坡有失稳迹象，可及时采取相应的处理措施，如进行排水减压、加固边坡等，保障大坝及周边区域的安全。

　　(三)矿山开采领域

　　露天矿山边坡监测：露天矿山开采过程中，边坡的稳定性直接关系到矿山的安全生产和人员安全。GNSS 边坡监测系统能够实时监测露天矿山边坡的位移变化，及时发现潜在的滑坡隐患。在矿山开采过程中，由于大规模的土石方开挖，改变了山体的原有应力状态，容易导致边坡失稳。通过在矿山边坡上安装 GNSS 监测站，实现 24 小时不间断监控，精确测量边坡的位移情况。当监测到边坡位移超过安全阈值时，系统立即发出预警，矿山企业可以迅速组织人员撤离危险区域，并采取相应的治理措施，如放缓边坡坡度、设置挡土墙等，有效预防矿山边坡滑坡事故的发生，保障矿山的安全生产。

　　(四)城市建设领域

　　城市边坡及高填方区域监测：随着城市的发展，城市建设中涉及到许多边坡工程和高填方区域。GNSS 边坡监测系统可以对城市内的边坡以及高填方区域进行高精度监测，保障城市建设的安全。在城市的山地开发过程中，形成的边坡如果稳定性不佳，可能对周边的建筑物、道路和人员安全构成威胁。通过对城市边坡进行毫米级精度的实时监测，及时发现边坡的变形情况，提前采取加固和防护措施，避免边坡失稳造成的灾害。对于城市中的高填方区域，如机场跑道、工业园区的填方场地等，GNSS 监测系统可以实时监测填方区域的沉降和位移变化，确保填方区域的稳定性，保障后续工程建设的顺利进行。

　　五、结语

　　GNSS 边坡监测系统以其毫米级精度和 24 小时监控的显著优势，在交通、水利、矿山、城市建设等多个领域的边坡监测中发挥着不可替代的作用。它能够精准捕捉边坡的细微变化，全f位守护边坡安全，为各类工程的建设和运营提供可靠的安全保障。随着科技的不断进步，GNSS 技术将不断发展和完善，其在边坡监测领域的应用也将更加广泛和深入。未来，GNSS 边坡监测系统有望与其他监测技术相结合，实现更全面、更智能的边坡监测，为保障人民生命财产安全和推动社会经济的可持续发展做出更大的贡献。
