　　在全球能源转型的大背景下，光伏发电作为清洁能源的核心组成部分，正经历着前s未有的发展浪潮。光伏逆变器作为光伏系统的“心脏"，承担着将直流电转换为交流电的关键任务，其性能直接决定了整个光伏系统的发电效率、稳定性和安全性。然而，随着光伏技术的不断进步，逆变器的功能日益复杂，对检测设备的要求也愈发严苛。在此背景下，光伏逆变器综合测试仪应运而生，成为保障光伏系统高质量运行的重要工具。

　　一、光伏逆变器：系统性能的关键“把关者"

　　光伏逆变器的作用远不止于简单的电能转换。它需在复杂多变的自然环境下，实现最大功率点跟踪(MPPT)、电压调节、频率控制、谐波抑制等多重功能。例如，在光照强度、温度等环境参数波动时，逆变器需快速调整工作状态，确保光伏组件始终以最大效率输出电能;同时，其输出的交流电需严格符合电网标准，避免因电压波动、频率偏差或谐波污染导致并网失败。此外，逆变器的防护等级、散热设计、电磁兼容性(EMC)等特性，也直接影响着系统的可靠性和使用寿命。

　　然而，实际运行中，逆变器可能因元器件老化、设计缺陷或环境应力导致性能衰减，甚至引发故障。例如，长期高温运行可能导致电容寿命缩短，而谐波超标可能干扰电网中其他设备。因此，对逆变器进行全面、精准的检测，成为保障光伏系统长期稳定运行的关键环节。

　　二、光伏逆变器综合测试仪：技术集成的“多面手"

　　传统检测方法往往依赖单一设备，仅能针对特定参数(如转换效率、输出电压)进行局部测试，难以全面评估逆变器的综合性能。而光伏逆变器综合测试仪通过集成高精度传感器、高速数据采集系统、智能分析算法，实现了对逆变器多维度、动态化的深度检测。其核心功能涵盖以下方面：

　　电气性能全参数检测

　　测试仪可同步测量逆变器的输入直流参数(电压、电流、功率)与输出交流参数(电压、电流、频率、功率因数、谐波含量)，并计算转换效率、MPPT跟踪精度等关键指标。通过动态加载测试，模拟不同光照强度下的运行场景，验证逆变器在全功率范围内的性能稳定性。

　　动态响应与稳定性评估

　　针对逆变器在电网电压突变、频率偏移等异常工况下的响应能力，测试仪可施加阶跃信号或模拟故障，记录输出电压、电流的瞬态变化过程，评估其动态调节速度、过冲抑制能力及抗干扰性能，确保逆变器在复杂电网环境中仍能稳定运行。

　　保护功能与安全性能验证

　　测试仪通过模拟过压、过流、短路、孤岛效应等故障场景，验证逆变器的保护机制是否及时、可靠。例如，检测孤岛保护功能能否在电网断电后快速切断输出，避免对维修人员造成电击风险;或评估过温保护是否能在元件超温时自动降载，防止设备损坏。

　　电磁兼容性与环境适应性测试

　　结合传导发射、辐射发射测试模块，评估逆变器产生的电磁干扰是否符合国际标准(如IEC 61000系列);同时，通过温湿度循环、盐雾腐蚀等环境试验，验证其在j端气候条件下的长期可靠性。

　　三、技术革新：推动检测向智能化、高效化演进

　　随着光伏技术的迭代，逆变器综合测试仪也在持续升级。一方面，测试仪正朝着更高精度、更快速度的方向发展。例如，采用16位以上高分辨率ADC(模数转换器)和光纤传输技术，可实现微秒级数据采集与毫伏级电压测量，满足新型宽禁带半导体器件(如SiC、GaN)逆变器的检测需求。另一方面，智能化分析功能的融入，使测试仪能够自动生成检测报告、对比历史数据、预测故障趋势，甚至通过机器学习算法优化测试方案，大幅提升检测效率。

　　此外，模块化设计成为测试仪的重要趋势。通过更换功能模块，一台设备即可适配不同功率等级、拓扑结构的逆变器，降低用户的设备采购成本。同时，便携式设计结合无线通信技术，使现场检测更加灵活高效，尤其适用于分布式光伏项目的快速验收。

　　四、结语：以精准检测赋能光伏产业高质量发展

　　光伏逆变器综合测试仪的出现，标志着光伏检测技术从“单一参数测量"向“系统性能评估"的跨越。它不仅为逆变器制造商提供了严格的质量控制手段，也为光伏系统集成商、运维商提供了可靠的验收与诊断工具。随着全球光伏装机容量的持续增长，对逆变器性能的要求将愈发严苛，而综合测试仪作为技术保障的“最后一道防线"，其重要性将愈发凸显。未来，随着技术的不断进步，测试仪将进一步融合数字化、网络化功能，为光伏产业的智能化、低碳化发展提供更强有力的支撑。

　　一、产品简介

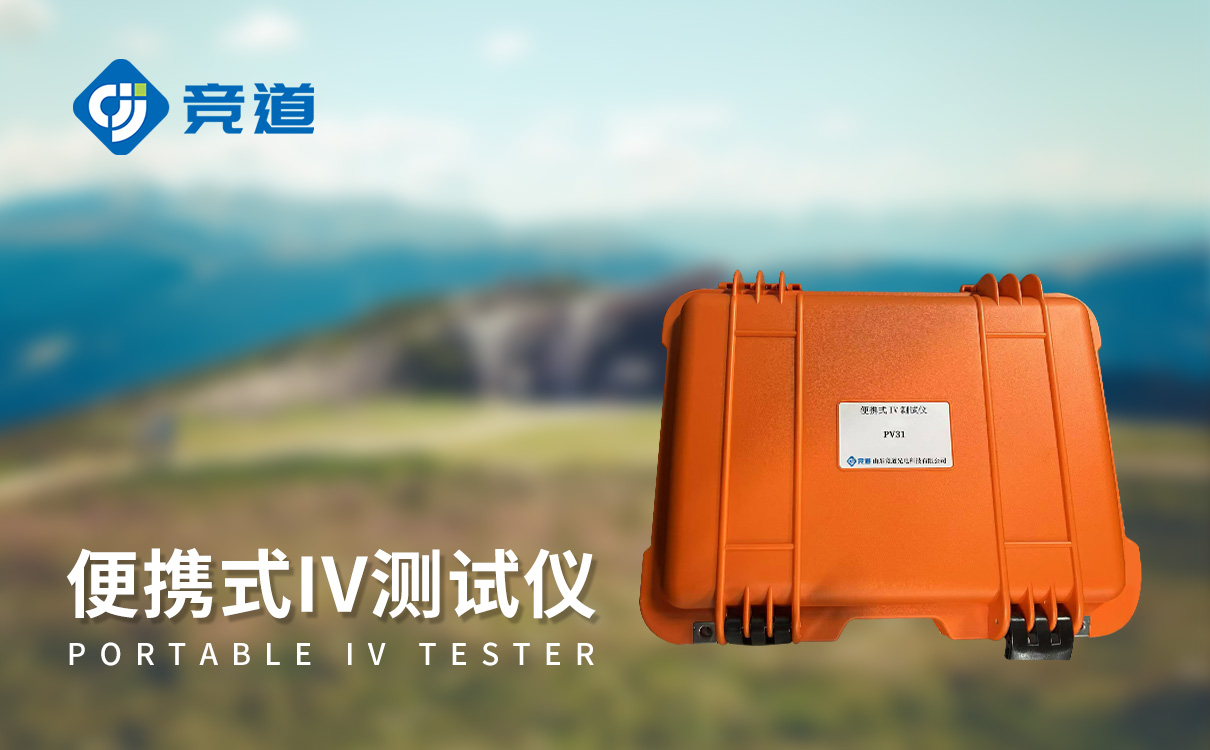

　　产品为光伏组件IV曲线测试仪，电压测试可达到1500V，电流测试可达30A，能够测试30kW的光伏组件。可以测试太阳能电池组件/方阵的开路电压、短路电流、最大功率等参数，为用户提供精准、高效的伏安特性测试工具。能够快速检测光伏组串在自然光照下的⼯作特征，设备操作简单，携带⽅便，且配备⾼精度辐照计与温度传感器，可提供准确的现场辐照数值等参数。

　　便携式IV测试仪采⽤⼀体式封装技术，操作界⾯功能说明清晰，⼀键式检测数据导出，单块组件/组串检测速度10秒完成，快速精准全⾯的检测功能可作为第三⽅检测机构与电站运维的⾸选配置。整机配备更为⾼精度的电容/电阻式负载，同时配备了更为快速的辐照计操作模块以及对应的IV曲线分析软件，可以更⾼清的解析IV曲线的同时具备持续IV不间断扫描的优势，助⼒光伏全体系电站的检测。

　　二、主要功能及特点

　　(1)触摸屏加键盘操作，包含外设接口，通过U口支持存储空间扩容。

　　(2)室外低照度伏安特性测试，并提供标准STC测试条件修正。

　　(3)内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。

　　(4)内部具备高压隔离电源设计，为用户提供可靠的安全保障。

　　(5)自动量程切换功能，带过压过流和温度保护。

　　(6)内置大容量可更换锂离子电池，为测试提供充足电力。

　　(7)具备电池板温度检测、太阳辐照度检测等环境监测功能。

　　(8)可测量参数：I-V面线，P-V曲线，短路电流，开路电压，最大功率，最大场压，电流，太阳电池温度，辐照度等。
