　　在光伏产业以及众多涉及电子器件性能研究的领域中，IV 曲线功率分析仪正扮演着举足轻重的角色。它以精细解析的能力，帮助科研人员、工程师深入洞悉 IV 曲线与功率之间的规律，为产品研发、质量控制以及性能优化提供了关键支持。

　　IV 曲线与功率的紧密关联

　　IV 曲线，即电流 - 电压曲线，直观地展现了电子器件在不同电压下的电流响应特性。对于光伏组件而言，IV 曲线更是其性能的集中体现。在光照条件下，光伏组件将太阳能转化为电能，其输出的电流和电压并非一成不变，而是随着外部负载的变化而改变。通过绘制 IV 曲线，可以清晰地看到光伏组件在不同工作点的电性能表现。

　　而功率作为衡量光伏组件发电能力的重要指标，与 IV 曲线息息相关。功率等于电流与电压的乘积，在 IV 曲线上，不同的电压 - 电流组合对应着不同的功率值。最大功率点(MPP)则是 IV 曲线上功率输出最大的点，此时光伏组件能够有效地将太阳能转化为电能。深入理解 IV 曲线与功率之间的关系，对于优化光伏系统的设计和运行至关重要。

　　IV 曲线功率分析仪的工作原理

　　IV 曲线功率分析仪通过对电子器件施加不同的电压，并同步测量相应的电流，从而获取完整的 IV 曲线数据。其核心部件包括高精度的电压源、电流测量模块以及数据采集与处理系统。

　　高精度电压源能够精确地输出一系列连续变化的电压值，覆盖电子器件正常工作的电压范围。电流测量模块则具备高灵敏度和高精度的特点，能够准确测量在不同电压下器件所产生的电流。数据采集与处理系统以高频率采集电压和电流数据，并快速进行处理和分析。

　　在对光伏组件进行测试时，通常会在模拟太阳光的环境下进行，以模拟实际工作条件。通过改变负载电阻，调整光伏组件两端的电压，同时记录对应的电流值。将这些数据进行绘制，即可得到 IV 曲线。在此基础上，功率分析仪进一步计算不同点的功率值，并确定最大功率点及其对应的电压(Vmp)和电流(Imp)。

　　精细解析 IV 曲线功率规律的重要意义

　　光伏组件研发与优化：在光伏组件的研发过程中，IV 曲线功率分析仪帮助研究人员深入了解不同材料、结构和工艺对组件性能的影响。通过对 IV 曲线的精细解析，研究人员可以发现组件在哪些电压区间内功率输出较高，哪些区域存在性能短板。例如，如果 IV 曲线在某一电压段出现电流急剧下降的情况，可能意味着组件内部存在电阻过大或电子传输不畅等问题。基于这些分析结果，研究人员可以针对性地调整材料配方、优化结构设计或改进生产工艺，以提高组件的光电转换效率和功率输出。

　　质量控制与检测：在光伏组件的生产线上，IV 曲线功率分析仪是质量控制的关键工具。通过对每一块组件进行 IV 曲线测试，可以快速筛选出性能不符合要求的产品。分析仪不仅能够检测组件的最大功率输出是否达标，还能通过分析 IV 曲线的形状和特征，判断组件是否存在隐裂、虚焊、电池片性能不一致等潜在问题。例如，隐裂可能导致 IV 曲线出现异常的波动或拐点，虚焊则可能使曲线的斜率发生变化。及时发现并剔除这些有缺陷的组件，有助于提高产品的整体质量和可靠性。

　　光伏系统设计与匹配：在设计光伏系统时，了解光伏组件的 IV 曲线功率规律对于实现系统的最佳性能至关重要。不同类型的光伏组件具有不同的 IV 曲线特征，而系统中的逆变器、储能设备等其他部件也有各自的工作电压和电流范围。通过 IV 曲线功率分析仪对组件进行测试，并结合系统其他部件的参数，工程师可以选择合适的组件进行组合，实现组件与系统的良好匹配。例如，确保光伏组件的最大功率点电压与逆变器的最大功率跟踪(MPPT)范围相匹配，以提高整个系统的发电效率。

　　故障诊断与维护：在光伏电站的运行过程中，IV 曲线功率分析仪可用于故障诊断和维护。当电站的发电效率出现下降或其他异常情况时，通过对光伏组件进行 IV 曲线测试，可以快速定位故障原因。例如，如果某一组串的功率输出明显低于其他组串，通过 IV 曲线分析可以判断是个别组件出现问题，还是组串的连接、线路等方面存在故障。及时发现并解决这些问题，有助于保障光伏电站的稳定运行，减少发电量损失。

　　IV 曲线功率分析仪凭借其精细解析的能力，为我们打开了洞悉 IV 曲线功率规律的大门。在光伏产业及相关领域的发展中，它将继续发挥重要作用，推动技术创新、提高产品质量、优化系统性能，为实现清洁能源的高效利用和可持续发展做出贡献。随着科技的不断进步，IV 曲线功率分析仪的性能也将不断提升，为各行业的发展提供更加强有力的支持。

　　一、产品简介

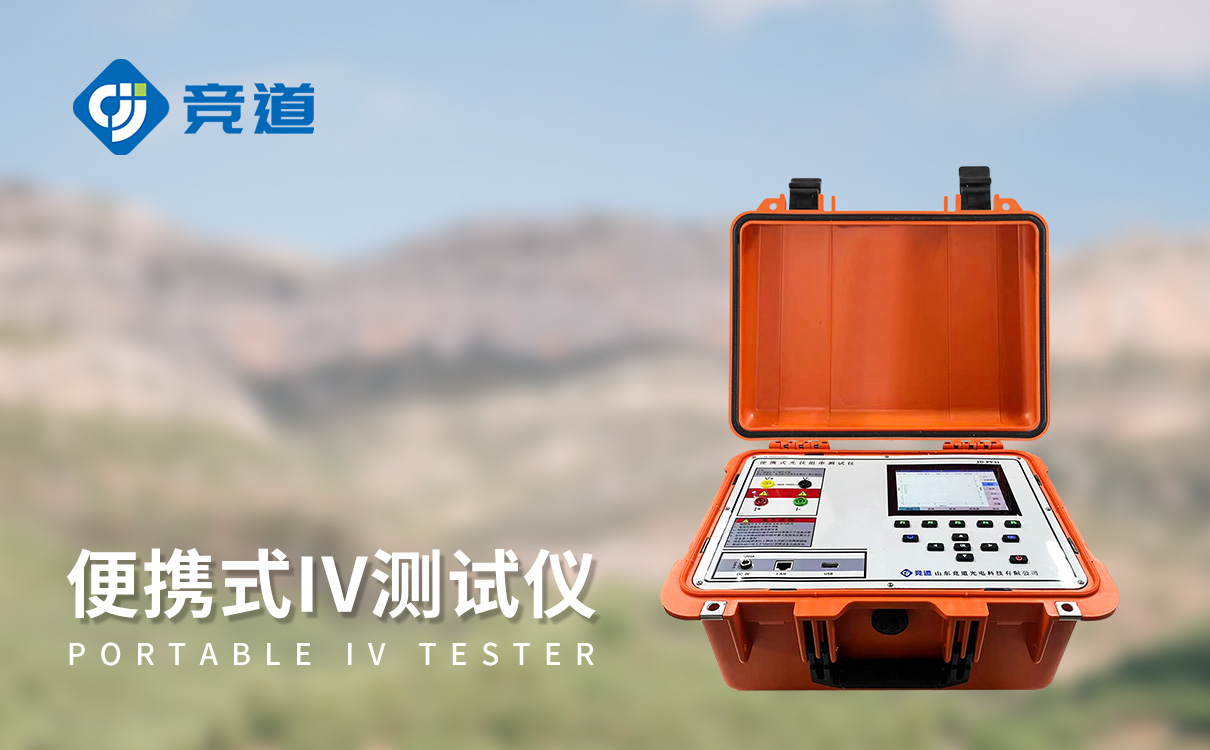

　　产品为光伏组件IV曲线测试仪，电压测试可达到1500V，电流测试可达30A，能够测试30kW的光伏组件。可以测试太阳能电池组件/方阵的开路电压、短路电流、最大功率等参数，为用户提供精准、高效的伏安特性测试工具。能够快速检测光伏组串在自然光照下的⼯作特征，设备操作简单，携带⽅便，且配备⾼精度辐照计与温度传感器，可提供准确的现场辐照数值等参数。

　　便携式IV测试仪采⽤⼀体式封装技术，操作界⾯功能说明清晰，⼀键式检测数据导出，单块组件/组串检测速度10秒完成，快速精准全⾯的检测功能可作为第三⽅检测机构与电站运维的⾸选配置。整机配备更为⾼精度的电容/电阻式负载，同时配备了更为快速的辐照计操作模块以及对应的IV曲线分析软件，可以更⾼清的解析IV曲线的同时具备持续IV不间断扫描的优势，助⼒光伏全体系电站的检测。

　　二、主要功能及特点

　　(1)触摸屏加键盘操作，包含外设接口，通过U口支持存储空间扩容。

　　(2)室外低照度伏安特性测试，并提供标准STC测试条件修正。

　　(3)内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。

　　(4)内部具备高压隔离电源设计，为用户提供可靠的安全保障。

　　(5)自动量程切换功能，带过压过流和温度保护。

　　(6)内置大容量可更换锂离子电池，为测试提供充足电力。

　　(7)具备电池板温度检测、太阳辐照度检测等环境监测功能。

　　(8)可测量参数：I-V面线，P-V曲线，短路电流，开路电压，最大功率，最大场压，电流，太阳电池温度，辐照度等。
