明渠流量监测仪：精准测量，流量数据一目了然

　　【JD-ML3】，山东竞道光电，十年深耕水文设备。

　　在水利工程与水资源管理领域，明渠流量的精确测量是确保各项工作顺利开展的基础。明渠流量监测仪作为专业的测量设备，以其精准测量的能力，让流量数据一目了然，为相关决策提供了可靠依据。

　　明渠流量监测仪融合了多种先j技术以实现精准测量。常用的测量方法包括流速 - 面积法，通过测量明渠内水流的平均流速和过水断面面积来计算流量。为获取准确的流速，监测仪常采用电磁流速仪、超声波多普勒流速仪等设备。电磁流速仪利用法拉第电磁感应定律，当导体(水流)在磁场中切割磁力线时，会在导体两端产生感应电动势，通过测量该电动势可得出水流速度。超声波多普勒流速仪则基于多普勒效应，通过检测超声波在水流中的频率变化来计算流速。

　　对于过水断面面积的测量，明渠流量监测仪通常配备高精度的水位传感器。水位传感器通过压力感应、超声波测距等方式准确测量水位高度，结合明渠的断面形状和尺寸信息，经过精确计算得出过水断面面积。这种多技术融合的方式，使得明渠流量监测仪能够在各种复杂的明渠条件下，精确测量流量，误差可控制在极小范围内。

　　精准测量带来的直接好处是流量数据一目了然。监测仪配备了直观的显示界面或数据输出接口，无论是现场操作人员还是远程监控人员，都能清晰、便捷地获取流量数据。数据显示不仅包括实时流量数值，还可能提供流量变化趋势图、累计流量等信息。例如，在工业废水排放监测中，环保工作人员可以通过明渠流量监测仪实时查看废水排放流量，判断是否符合排放标准。如果流量出现异常波动，可及时追溯原因，采取相应措施。

　　此外，明渠流量监测仪还具备数据存储和传输功能。它能够存储一定时间段内的流量数据，方便后续查询和分析。同时，通过有线或无线通信方式，可将数据传输到远程管理平台，实现数据的集中管理和共享。在水资源管理中，多个明渠流量监测仪的数据汇聚到管理平台后，管理人员可以综合分析不同区域的流量情况，进行水资源的科学调配。例如，在跨区域调水工程中，根据各明渠的流量数据，合理调整调水方案，提高水资源的利用效率。

　　明渠流量监测仪以其精准测量的特性和直观的数据呈现方式，成为水利工程、水资源管理和环境保护等领域不可h缺的工具。它为流量监测提供了可靠的数据支持，助力相关工作的高效开展，推动行业朝着更加科学、规范的方向发展。

　　一、产品简介

　　ML3雷达波定点在线测流是一种全自动流量遥测系统，可以全程监测明渠水流量过程。该测流系统不受温度、湿度、降雨、水深、浑水、水面漂浮物影响，非常适合灌区、河道等明渠渠道水情下的流量测验。

　　二、组成部分

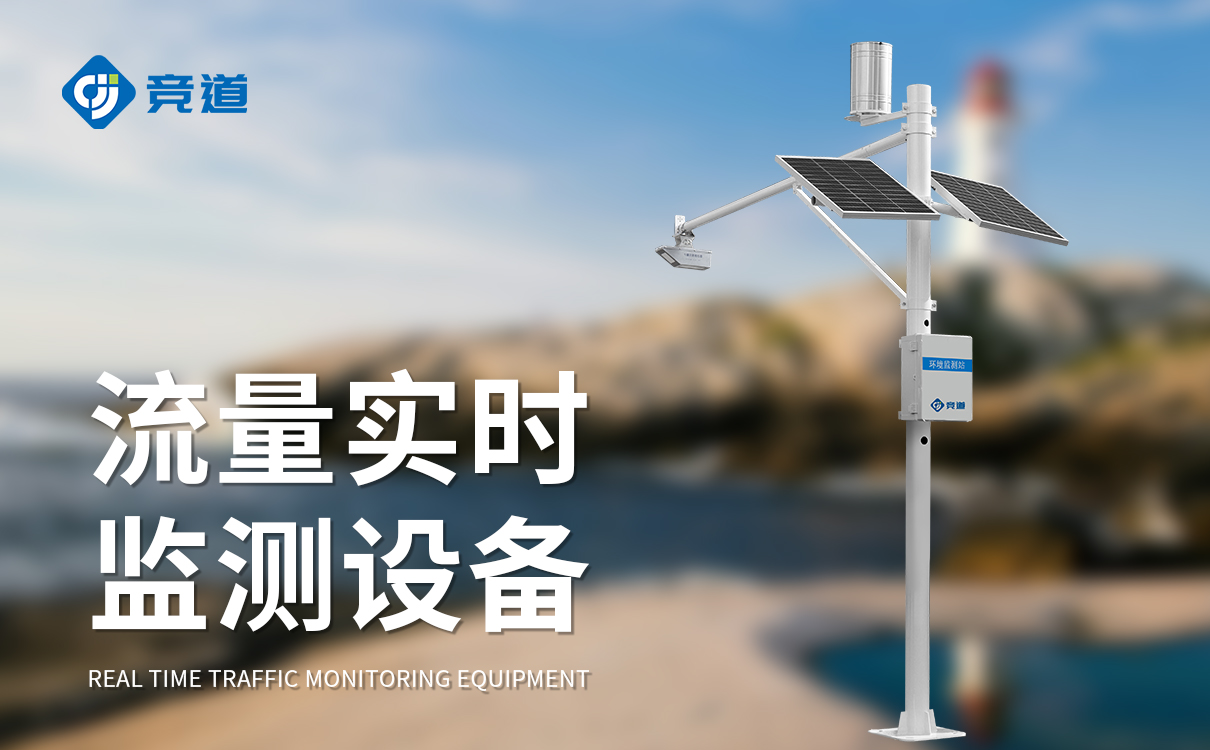

　　主要组成设备

　　(1)雷达水位表面流速流量三合一;

　　(2)遥测终端机RTU;

　　(3)太阳能供电系统;

　　(4)立杆与支架;

　　(5)避雷接地。

　　三、工作原理

　　雷达表面流速仪是基于脉冲雷达技术原理测量河渠水体表面流速，同时与雷达水位传感器配合使用，安装在河道、灌区等明渠渠道的规则型断面处，计算流量，即：在规则断面处，测量出水流通过该断面的速度，同时测量出水体的深度，通过数学几何原理计算出通过该断面的水流流量。

　　四、测流站特性

　　雷达表面测流系统的主要特性是采用非接触式方式测流，其主要有一套雷达水位流速流量三合一传感器组成，通过立杆架设方式悬空于渠道上方，通过对规则断面的水位深度及瞬时表面流速的测量，计算出此一时刻通过该断面的流量。主要特性如下：

　　(1)优势

　　采用非接触式，可带水安装，不受渠道水流、积水限制;

　　无阻水现象;

　　不易受渠道中的杂物、漂浮物影响;

　　不受水质、泥沙含量的影响;

　　适用于流速较快、流量较大的渠道。

　　(2)干扰因素

　　风速的影响：风速容易造成水面的波动，产生误报误测现象;

　　流速较慢：当水面流速较慢时候，测量误差增大;

　　风沙天气：风沙天气对雷达波的信号强度影响较大，致使测量误差较大;

　　强降雨天气：遇到强降雨的天气，雷达波容易受雨强影响，致使测量误差较大。
