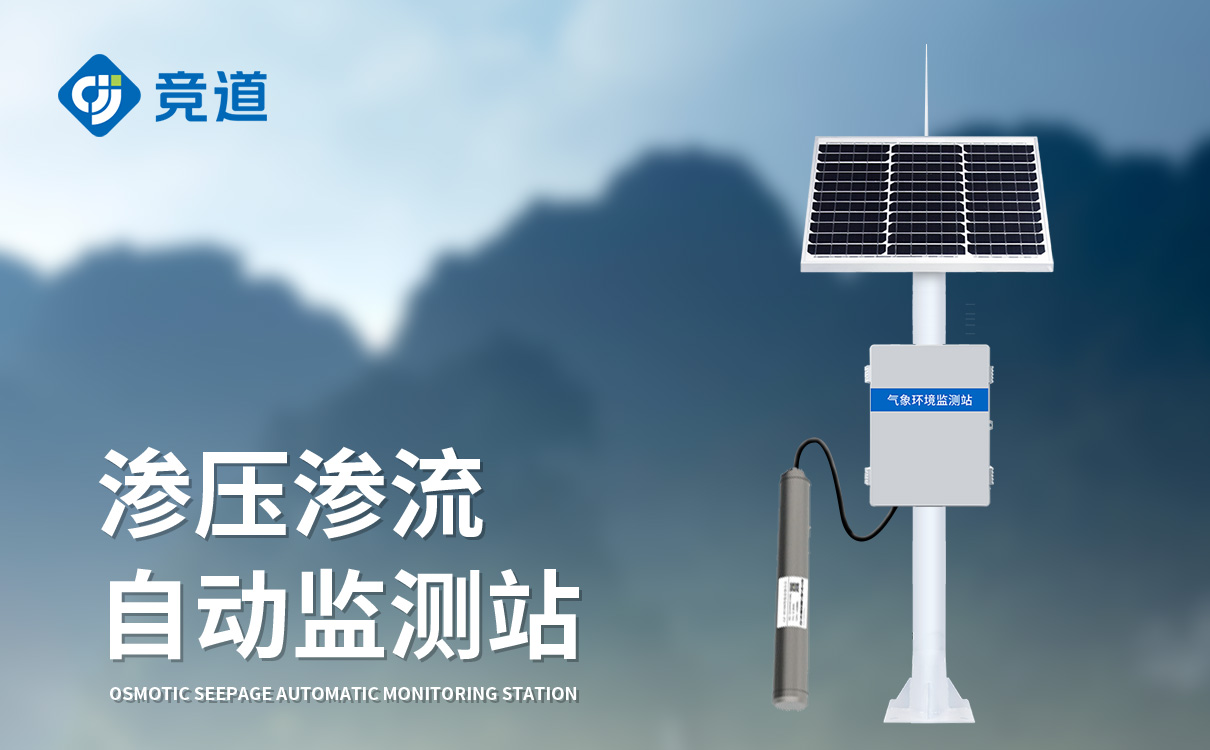

渗压自动监测站：低功耗设计，大坝安全监控

　　一、引言

　　【JD-SY1】，山东竞道光电，以客户为中心，以品质为根本，携手共进，共赢未来。大坝作为水利工程的关键组成部分，其安全性关乎下游人民生命财产安全以及区域经济的稳定发展。渗压是影响大坝安全的重要因素之一，对渗压进行精准、实时的监测至关重要。渗压自动监测站凭借低功耗设计，在大坝安全监控中发挥着关键作用，能够长期稳定地为大坝安全评估提供可靠数据。

　　二、低功耗设计

　　(一)低功耗设计理念与目标

　　渗压自动监测站的低功耗设计基于对大坝监测环境和长期运行需求的深入理解。其核心目标是在保证监测站各项功能正常运行的前提下，最大限度地降低能源消耗。这不仅有助于减少对外部电源的依赖，降低运营成本，还能提高监测站在偏远、无市电供应地区的适用性，确保监测工作的连续性和稳定性。

　　(二)实现低功耗的技术手段

　　硬件层面

　　低功耗传感器：渗压自动监测站采用专门设计的低功耗渗压传感器。这些传感器在保证测量精度的同时，通过优化内部电路设计和选用低功耗芯片，降低自身能耗。例如，一些新型的渗压传感器采用 MEMS(微机电系统)技术，将传感元件和信号处理电路集成在一个微小的芯片中，减少了元件之间的连接损耗，有效降低了功耗。

　　节能型数据采集模块：数据采集模块是监测站能耗的重要组成部分。为降低其功耗，采用高效的 A/D 转换芯片和低功耗微控制器。A/D 转换芯片能够快速、准确地将传感器输出的模拟信号转换为数字信号，同时具备较低的功耗。微控制器在处理数据时，采用智能的电源管理策略，在数据采集间隙进入休眠模式，仅在需要处理数据时唤醒，从而大大降低了整体能耗。

　　电源管理电路优化：设计了高效的电源管理电路，对监测站的电源进行精细管理。该电路能够根据各个模块的实际功耗需求，动态调整输出电压和电流，避免能源浪费。例如，在传感器处于低功耗状态时，电源管理电路相应降低供电电压，而当传感器进行数据采集时，及时提供足够的电力支持。此外，电源管理电路还具备过压、过流保护功能，确保电源系统的稳定运行，进一步提高能源利用效率。

　　软件层面

　　智能休眠与唤醒机制：通过软件编程实现智能休眠与唤醒机制。监测站在完成一次数据采集和传输后，除必要的时钟电路外，其他模块进入休眠状态，以最小的能耗维持系统的基本运行。当时钟到达预设的下一次采集时间或接收到外部唤醒信号时，系统迅速唤醒各个模块，进入正常工作状态进行数据采集和处理。这种机制有效地减少了监测站在非工作时段的能耗，延长了电池或其他电源的使用寿命。

　　数据处理与传输优化：对数据处理和传输过程进行优化，减少不必要的能耗。在数据处理方面，采用高效的算法对采集到的数据进行预处理，去除噪声和无效数据，只传输有价值的信息，降低数据传输量。在数据传输方面，根据网络信号强度和数据紧急程度，合理选择传输方式和频率。例如，在网络信号较弱时，适当降低数据传输频率，避免因频繁重传导致的能耗增加;对于实时性要求不高的数据，采用定时批量传输的方式，进一步降低功耗。

　　三、大坝安全监控

　　(一)渗压监测对大坝安全的重要性

　　反映大坝渗流状态：渗压是大坝渗流的直接体现，通过监测渗压可以准确了解大坝内部的渗流路径和强度。正常情况下，大坝渗压应处于相对稳定的范围。若渗压出现异常升高或波动，可能意味着大坝内部存在渗漏通道，如裂缝、孔洞等，导致渗流增大，进而影响大坝的稳定性。

　　预测大坝安全隐患：持续监测渗压的变化趋势有助于预测大坝可能出现的安全隐患。例如，当渗压随时间逐渐上升且超过正常范围时，可能预示着大坝防渗结构的损坏或基础渗漏的加剧。通过及时发现这些潜在问题，工程人员可以提前采取措施，如进行防渗加固、修复裂缝等，避免安全事故的发生。

　　(二)渗压自动监测站在大坝安全监控中的应用

　　实时数据采集与传输：渗压自动监测站能够按照预设的时间间隔，实时采集大坝不同位置的渗压数据。这些数据通过无线通信模块(如 GPRS、LoRa 等)实时传输到远程监控中心。工程人员可以在监控中心实时查看大坝渗压的变化情况，及时发现异常数据。例如，在大坝的坝基、坝肩等关键部位安装多个渗压自动监测站，实时获取这些部位的渗压数据，全面掌握大坝的渗流状况。

　　数据分析与预警：远程监控中心配备专业的数据分析软件，对采集到的渗压数据进行分析处理。软件可以绘制渗压随时间的变化曲线，分析其变化趋势，并与历史数据和安全阈值进行对比。当渗压数据超出安全阈值或出现异常变化趋势时，系统自动发出预警信号，通知相关人员。例如，通过数据分析发现某一监测点的渗压在短时间内急剧上升，预警系统立即向大坝管理部门发送警报，提醒他们及时进行检查和处理。

　　辅助大坝安全评估：长期积累的渗压数据为大坝的安全评估提供了重要依据。通过对不同时间段、不同位置的渗压数据进行综合分析，可以评估大坝的防渗性能、基础稳定性等。例如，结合有限元分析等方法，利用渗压数据模拟大坝内部的渗流场，评估大坝在不同工况下的安全性，为大坝的维护、加固和改造提供科学依据。

　　四、应用场景拓展

　　(一)小型水库大坝

　　小型水库大坝数量众多，分布广泛，部分位于偏远地区，市电供应不便。渗压自动监测站的低功耗设计使其非常适合在这些小型水库大坝应用。通过在大坝关键部位安装监测站，实时监测渗压，及时发现潜在的渗漏问题，保障小型水库的安全运行。例如，一些山区的小型水库，通过部署渗压自动监测站，实现了对大坝渗压的远程监控，降低了人工巡查的成本和难度，提高了水库的管理效率。

　　(二)病险水库除险加固工程

　　对于病险水库的除险加固工程，渗压自动监测站可以在工程实施过程中及完工后发挥重要作用。在工程实施过程中，通过实时监测渗压变化，可及时调整除险加固措施，确保工程效果。例如，在对大坝进行防渗处理时，若发现渗压并未因处理措施而明显降低，可分析原因并及时改进施工方案。完工后，持续监测渗压数据，评估除险加固工程的长期效果，为类似工程提供经验参考。

　　(三)大型水利枢纽的辅助监测

　　大型水利枢纽虽然已有较为完善的安全监测系统，但渗压自动监测站可作为辅助监测手段，提供更精细化的数据。例如，在大型水利枢纽的某些局部区域，传统监测系统可能存在监测盲区或精度不够的情况，渗压自动监测站能够填补这些空白，对特定区域的渗压进行更精准的监测，为枢纽的整体安全评估提供更全面的数据支持。

　　五、操作与维护

　　(一)操作流程

　　安装部署：根据大坝的结构和地质条件，选择合适的安装位置。一般在大坝坝基、坝体不同高程以及坝肩等关键部位安装渗压自动监测站。安装时，确保传感器与大坝岩土体紧密接触，能够准确感知渗压变化。连接好传感器与数据采集模块、通信模块，接通电源，并进行初步调试，设置采集时间间隔、通信参数等。

　　系统启动与数据查看：完成安装调试后，启动监测站。监测站开始按照预设的时间间隔自动采集渗压数据，并通过通信模块将数据传输到远程监控中心。工程人员可通过监控中心的软件平台，实时查看各监测点的渗压数据，以图表或数字形式直观呈现。同时，可选择查看历史数据，分析渗压变化趋势。

　　参数调整与功能设置：根据大坝运行情况和监测需求，工程人员可在监控中心远程调整监测站的采集时间间隔、报警阈值等参数。例如，在大坝出现异常情况时，缩短采集时间间隔，以便更密集地获取渗压数据;根据实际安全状况，合理调整报警阈值，确保预警的准确性。

　　(二)维护要点

　　定期检查硬件：定期对监测站的硬件设备进行检查，包括传感器、数据采集模块、通信模块以及电源系统等。检查传感器表面是否有损坏、堵塞，确保其能够正常感知渗压。查看数据采集模块和通信模块的连接是否牢固，指示灯是否正常显示工作状态。对于电源系统，检查电池电量(若采用电池供电)，或市电连接是否稳定，太阳能电池板(若采用太阳能供电)是否清洁且正常工作。

　　校准传感器：按照规定的周期，使用高精度的标准渗压源对传感器进行校准。校准过程严格按照操作规程进行，通过对比标准渗压值与传感器测量值，调整传感器的参数，确保测量精度。校准后记录校准数据，建立传感器的校准档案，跟踪其性能变化。

　　软件维护与更新：及时更新监测站的数据采集和分析软件，以修复已知问题、提升系统性能和增加新功能。在更新软件前，备份重要的历史数据，防止数据丢失。同时，定期对软件进行维护，清理缓存数据，优化数据库结构，确保软件运行的稳定性和高效性。

　　通信维护：确保通信线路畅通，定期检查通信模块的信号强度。若采用无线通信方式，检查天线是否正常工作，周边环境是否存在干扰源。对于出现的通信故障，及时排查原因并修复，保证监测数据能够实时、准确地传输到远程监控中心。

　　六、总结

　　渗压自动监测站以其低功耗设计，在大坝安全监控领域具有显著优势，不仅能够满足大坝长期稳定监测渗压的需求，还能适应各种复杂的环境条件。通过实时数据采集、分析和预警，为大坝安全提供了有力保障。在小型水库大坝、病险水库除险加固工程以及大型水利枢纽的辅助监测等多个场景中，都发挥着不可h缺的作用。通过合理的操作与定期维护，渗压自动监测站能够持续稳定运行，为大坝的安全管理提供可靠的数据支持。随着技术的不断进步，相信渗压自动监测站在低功耗性能、监测精度和功能拓展等方面将不断提升，为水利工程的安全运行做出更大的贡献。
